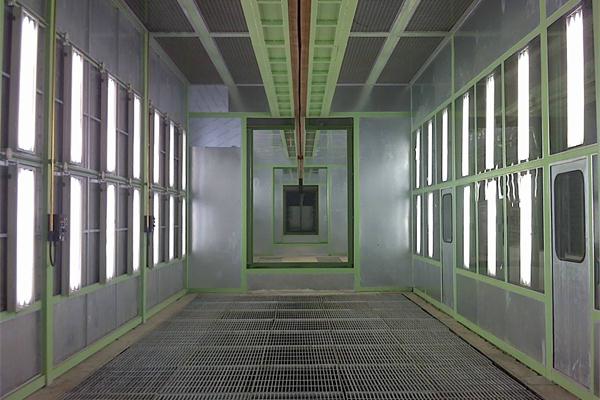

水旋噴漆室是目前國內涂裝行業廣泛應用的噴漆室的一種,它以有效的空調送風系統處理入室空氣,利用氣體層流壓抑的方式來防止漆霧外溢,并以液力旋壓管、循環水池、二次凈化器等來處理漆霧,在水旋噴漆室中制造的人工環境既能滿足涂裝作業對環境的濕度、溫度、照度、潔凈度的需求,又能有效保證工件表面的噴涂質量,又使操作者在符合衛生條件和安全規范的環境中工作,是治理涂裝作業的廢物排放,保護環境免受污染。
水旋式噴漆室由室體、送風裝置、漆霧過濾裝置和抽風裝置四大部分組成。室體為型鋼框架復合彩板結構,具有足夠的強度和剛度,美觀大方。噴漆室內水旋器霧化效果的調整,主要分為水量的調整和風量的調整,使二者達到匹配狀態。
室內設可燃?xì)怏w濃度檢測、報警裝置。廢氣監控報警裝置隨時對室內可燃?xì)怏w濃度進行監測,當溶劑濃度達到爆炸下限的25%時,就會報警。送風系統由送風機組和通風管路等組成。送風系統設置有初效過濾段、中效過濾段、加熱段(熱源為蒸汽,可以在冬季室內送熱風≥15℃)等。
漆霧過濾裝置凈化處理室體內部被漆霧污染的空氣,安裝在室體下部的地坑內,由洗滌板、液力旋壓器、地下水槽和排風裝置組成,凈化效率要求達到98%以上。
抽風裝置采用防爆離心風機,室體內被漆霧污染的空氣在抽風裝置的作用下,與循環水一起進入液力旋壓器的筒體內,高速流過導向葉片的表面,使空氣和水形成渦流,污染空氣的漆霧就被水吸附存在水池中,經過水清洗的空氣再排入大氣,存積在水池中的漆霧集聚成漆渣,另經過濾后予以處理。
水旋噴漆室是提供涂裝作業專用環境的設備,在噴漆室中制造的人工環境,能滿足涂裝作業對環境的溫度、濕度、照度、潔凈度的需求;能保護操作者的安全衛生;能治理涂裝作業的廢氣排放,保護環境免遭污染。
